On commence souvent un plan 3D de salle de bain avec une idée déco en tête, un meuble vasque repéré en ligne, une douche à l’italienne qui nous plaît. Le problème arrive dès qu’on sort le mètre : un décalage de trois centimètres sur l’emplacement d’une évacuation, et le meuble ne rentre plus.
Avant de choisir un logiciel ou un configurateur, la réussite d’un plan 3D de salle de bain se joue sur la qualité du relevé de cotes et la compréhension des contraintes techniques de la pièce.
Relevé de cotes en salle de bain : les mesures que les configurateurs ne demandent pas
Les outils en ligne proposent de renseigner longueur, largeur et hauteur sous plafond. On trace un rectangle, on place une douche, un lavabo, et le rendu paraît cohérent. Sur le terrain, une salle de bain n’est jamais un rectangle parfait.
Ce qui change tout au moment de la réalisation, ce sont les mesures qu’on oublie de prendre. La position exacte des arrivées d’eau et des évacuations conditionne le placement de chaque équipement. Un décalage d’évacuation non reporté sur le plan 3D génère un devis de reprise de plomberie qui n’était pas prévu.
- Repérer chaque sortie d’eau et évacuation : noter la distance par rapport au mur le plus proche et la hauteur depuis le sol fini, pas le sol brut.
- Mesurer les retraits et décalages de mur : un faux aplomb de quelques centimètres côté baignoire ou douche oblige à recaler tout l’agencement.
- Relever la position et la taille de la fenêtre (tableau et allège), ainsi que le sens d’ouverture de la porte : ces deux éléments mangent de l’espace utilisable que le plan 3D doit refléter.
- Si la pièce est sous combles, prendre la hauteur sous pente à plusieurs points pour éviter de placer une colonne de douche là où on ne peut pas se tenir debout.
On conseille de reporter toutes ces cotes sur un croquis papier coté avant de toucher au moindre logiciel. Un croquis annoté reste la référence quand on compare le rendu 3D à la réalité.
Normes d’accessibilité PMR à intégrer dès le plan 3D
Les configurateurs grand public ne rappellent quasiment jamais les contraintes liées à l’accessibilité. Si la salle de bain doit être adaptée à une personne à mobilité réduite, ou si on anticipe un logement évolutif, ces règles changent radicalement l’implantation.
Les textes en vigueur imposent une aire de rotation de 1,50 m de diamètre dans la pièce. Autour des équipements sanitaires (WC, douche, lavabo), un espace de transfert de 0,80 m par 1,30 m doit rester libre. La robinetterie et les barres d’appui se positionnent entre environ 0,70 m et 1,30 m de hauteur selon l’équipement.
Intégrer ces données dès la phase de dessin évite de produire un joli rendu 3D inutilisable dans un cadre PMR. Sur un logiciel gratuit, on peut tracer des cercles ou des rectangles de réserve aux bonnes dimensions pour vérifier visuellement que l’espace de manœuvre existe.
Du plan 2D au rendu 3D : choisir le bon outil selon son projet
Deux grandes familles d’outils coexistent, et on ne les utilise pas pour la même chose.
Configurateurs en ligne des enseignes
Des acteurs comme Leroy Merlin ou Espace Aubade proposent des configurateurs 3D gratuits. On renseigne les dimensions de la pièce, on place les équipements depuis un catalogue intégré (baignoire, douche, meuble vasque, carrelage), et le logiciel génère un rendu visuel. L’avantage : on visualise un projet cohérent avec des produits réels et leurs prix. La limite : ces outils n’intègrent pas les réseaux d’eau ni les contraintes de structure. Le rendu est décoratif, pas technique.
Logiciels de plan 3D indépendants

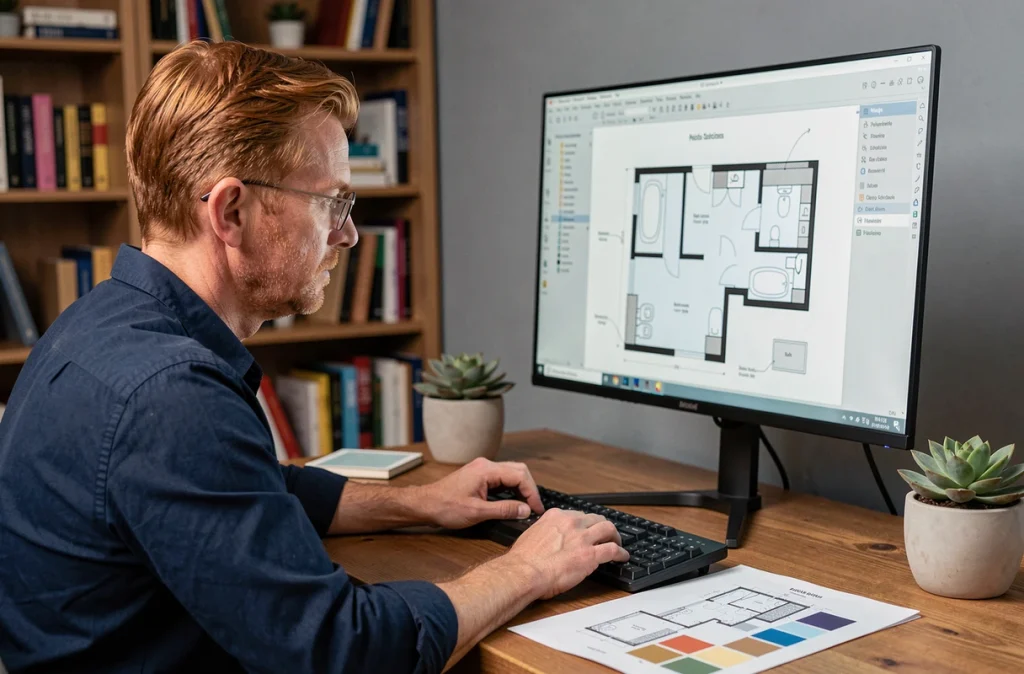

Des solutions comme 3D Studio (Idées 3D) ou des planificateurs gratuits en ligne permettent de dessiner un plan 2D coté puis de basculer en vue 3D. On y place librement les éléments sans être limité à un catalogue de marque. Certains offrent même un nombre illimité de projets. Pour un particulier qui compare plusieurs agencements avant de consulter un professionnel, c’est souvent le meilleur point de départ.
Plus récemment, des outils de visualisation par intelligence artificielle (type RoomGPT ou Home Design AI) permettent de transformer directement une photo de la pièce existante en rendu relooké. Pour quelqu’un qui hésite sur un style avant de se lancer dans le plan coté, ces outils photo vers 3D servent à valider une direction esthétique, pas à produire un plan d’exécution.
Passer du rendu 3D au devis travaux : ce que le plan doit contenir
Un artisan ou un installateur ne travaille pas à partir d’une jolie image. Pour que le plan 3D débouche sur un devis fiable, il doit contenir des informations exploitables.
- Les cotes précises de chaque équipement et leur positionnement par rapport aux murs et aux réseaux existants.
- Le type de revêtement mur et sol choisi (carrelage, faïence, peinture hydrofuge), avec les surfaces en mètres carrés pour chaque zone, afin que le devis matériaux soit réaliste.
- L’indication des modifications de plomberie nécessaires : déplacement d’évacuation, ajout d’une arrivée d’eau chaude, création d’une évacuation pour douche à l’italienne.
- La mention des éléments de ventilation (VMC, bouche d’extraction) dont l’emplacement impacte le choix du faux plafond ou la pose du carrelage mural.
Sans ces éléments, le professionnel devra refaire un relevé complet sur place. Le plan 3D aura servi à se projeter visuellement, mais pas à gagner du temps sur le chiffrage. On recommande d’exporter le plan avec les vues en coupe si le logiciel le permet, et d’y joindre le croquis papier coté initial.
Un plan 3D de salle de bain bien préparé raccourcit les allers-retours avec l’artisan et limite les surprises en cours de travaux. Les retours varient sur la précision des configurateurs gratuits, mais un relevé terrain rigoureux compense largement les limites du logiciel. La qualité du projet de rénovation ne dépend pas du rendu le plus réaliste, mais de la fiabilité des mesures qui se cachent derrière.
