L’électricité araignée, aussi appelée pieuvre électrique, désigne un système de câblage pré-assemblé en atelier à partir d’une boîte de dérivation centrale. Chaque gaine ICTA pré-filée part de cette boîte vers un point précis du logement (prise, interrupteur, luminaire). Pour mesurer l’intérêt réel de cette méthode, il faut comparer ses paramètres techniques et économiques à ceux d’une installation électrique traditionnelle réalisée sur chantier.
Électricité araignée contre câblage traditionnel : comparatif technique
Le choix entre une pieuvre électrique et un câblage classique se joue sur trois axes : le temps de pose, le coût global et le risque d’erreur. Le tableau ci-dessous synthétise les écarts constatés entre les deux approches.
| Critère | Électricité araignée (pieuvre) | Câblage traditionnel |
|---|---|---|
| Pré-câblage | Réalisé en atelier, gaines étiquetées et prêtes à poser | Tirage des fils sur chantier, repérage manuel |
| Temps de pose | Nettement réduit (kit posé pièce par pièce) | Plus long, chaque circuit est tiré individuellement |
| Risque d’erreur de câblage | Faible : chaque gaine porte une étiquette (P, L, I) | Plus élevé sans plan de repérage rigoureux |
| Coût matériel + main-d’œuvre | Économies significatives par rapport au câblage classique | Coût supérieur (temps d’intervention plus long) |
| Accessibilité pour un particulier | Pose possible sans compétence poussée en électricité | Requiert une maîtrise du tirage de câbles et du repérage |
L’écart le plus marquant concerne le temps de chantier. Un kit d’électricité araignée arrive avec des gaines déjà mesurées et identifiées. Sur un câblage traditionnel, chaque circuit doit être mesuré, coupé, passé en gaine, puis repéré manuellement.
Composition d’un kit pieuvre électrique : ce que contient réellement la boîte de dérivation

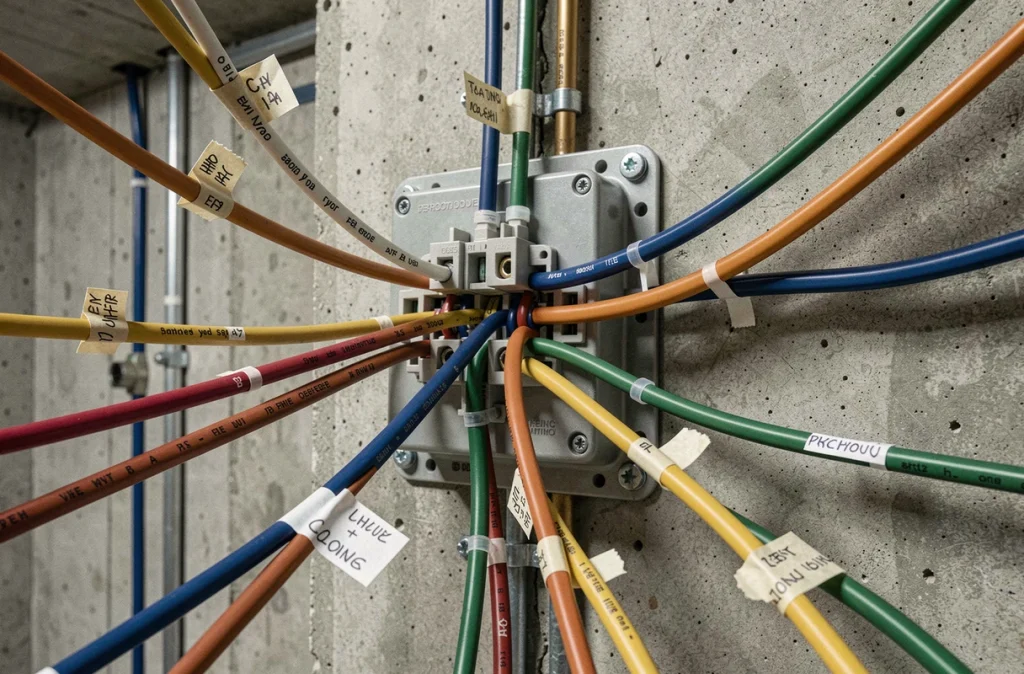

Une pieuvre électrique se présente sous la forme d’une boîte de dérivation centrale, dite boîte « point de centre ». De cette boîte partent plusieurs gaines ICTA pré-filées dont la longueur correspond aux distances réelles mesurées sur le plan du logement.
Chaque gaine est identifiée par une étiquette avec un marquage normalisé :
- P pour les prises de courant, avec le calibre de fil adapté au circuit concerné
- L pour les foyers lumineux, raccordés aux points d’éclairage au plafond ou en applique
- I pour les interrupteurs, reliés aux circuits de commande correspondants
Une gaine spécifique relie la boîte de dérivation au tableau électrique principal. Ce câble de liaison assure le raccordement de chaque pieuvre au disjoncteur dédié dans le tableau.
Le kit est conçu sur mesure à partir du plan d’installation électrique du logement. Le fournisseur dimensionne les longueurs de gaine, les sections de fils et le nombre de départs en fonction de la configuration réelle des pièces.
Pose d’une électricité araignée en maison neuve ou en rénovation : les contraintes à anticiper
Accès aux combles et aux faux plafonds

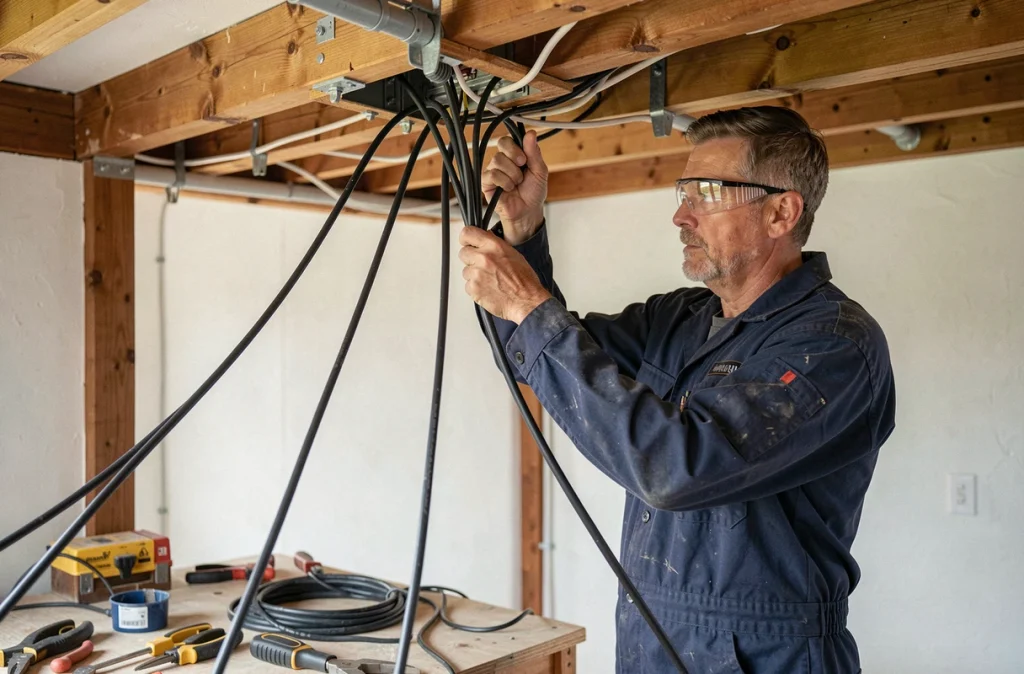

La boîte de dérivation centrale se positionne généralement dans les combles ou au-dessus d’un faux plafond. Sans accès dégagé à cet espace, le déploiement des gaines devient problématique. En rénovation, vérifiez que la hauteur sous toiture ou sous plancher permet de manipuler les faisceaux de câbles.
Coordination avec les autres corps de métier
La pieuvre se pose après le passage des gaines de plomberie et de VMC, mais avant la fermeture des cloisons. Un décalage dans le planning du chantier peut bloquer l’installation. Le plan de pose fourni avec le kit indique précisément où percer les cloisons et les planchers pour faire descendre chaque gaine vers son point d’arrivée.
Conformité à la norme NF C 15-100
Toute installation électrique en France doit respecter la norme NF C 15-100, qu’il s’agisse d’un câblage classique ou d’une pieuvre. Cette norme fixe le nombre minimal de prises par pièce, les circuits dédiés (four, plaques, lave-linge), les hauteurs de pose et les volumes de sécurité dans les pièces d’eau.
Les kits pieuvre conçus par des fabricants spécialisés intègrent ces exigences dès la phase de conception. En revanche, la responsabilité de la pose conforme reste celle de l’installateur, même s’il s’agit d’un particulier. Un contrôle Consuel sera nécessaire avant la mise sous tension du logement.
Erreurs fréquentes lors de l’installation d’une pieuvre électrique
Le système paraît simple sur le papier, mais certaines erreurs reviennent régulièrement sur les chantiers réalisés en auto-installation.
- Inverser deux gaines de même section en ignorant l’étiquetage. Le marquage P, L, I existe précisément pour éviter ce problème : vérifiez chaque étiquette avant de fixer la gaine dans son passage
- Tirer une gaine avec un angle trop serré, ce qui empêche ensuite le passage des fils ou endommage la gaine ICTA. Les rayons de courbure minimaux doivent être respectés
- Oublier de raccorder la gaine de liaison entre la boîte de dérivation et le tableau électrique, ou la passer dans un chemin trop étroit pour permettre un remplacement ultérieur
- Fixer la boîte point de centre dans une zone inaccessible après fermeture des combles, ce qui rend toute intervention future impossible
Chacune de ces erreurs peut entraîner un refus lors du contrôle de conformité ou, plus grave, un défaut d’isolement sur un circuit sous tension.
Quand faire appel à un électricien pour une électricité araignée
La pose d’une pieuvre est accessible à un bricoleur méthodique qui suit le plan de pose. Le raccordement au tableau électrique demande en revanche une connaissance précise du câblage des disjoncteurs, des différentiels et du bornage.
Le raccordement final au tableau reste l’étape la plus technique de toute l’installation. Si vous n’avez jamais câblé un tableau divisionnaire, confier cette phase à un électricien professionnel évite les erreurs de calibrage et les défauts de serrage sur les borniers.
L’intervention d’un professionnel se justifie aussi quand le plan du logement présente des particularités : circuits triphasés, nombre élevé de départs depuis un même point de centre, ou configuration atypique des pièces d’eau nécessitant des volumes de sécurité spécifiques.
L’électricité araignée reste une méthode de câblage qui transfère la complexité de la conception vers l’atelier du fabricant. La qualité du plan fourni avec le kit détermine directement la réussite de la pose. Avant de commander, transmettez un plan coté précis de votre maison et vérifiez que le fournisseur dimensionne chaque gaine en fonction de vos distances réelles, pas de longueurs standard.
