Un panneau solaire posé sur un toit en tuile ne tient pas grâce à son poids. Il tient grâce à un kit de fixation adapté à la forme exacte de la tuile, à l’écartement des liteaux et à la capacité de la charpente à encaisser les efforts du vent.
Choisir le mauvais kit, c’est risquer des infiltrations, des tuiles fissurées ou un panneau arraché lors d’une tempête. Ce guide détaille les critères techniques concrets pour sélectionner un kit fixation panneau solaire tuile fiable, sans tomber dans les pièges courants.
Pourquoi le type de tuile change tout dans le choix du kit
Vous pensez peut-être qu’un crochet de fixation standard convient à toutes les tuiles. En pratique, la forme de la tuile détermine le type de crochet, son orientation et parfois même la faisabilité de la pose.
Une tuile mécanique à emboîtement, une tuile plate et une tuile canal n’ont ni le même galbe, ni le même recouvrement, ni la même épaisseur. Un crochet conçu pour une tuile mécanique posé sur une tuile canal peut soulever la tuile adjacente et créer un pont d’infiltration. Pour une tuile canal, le recours à un crochet inversé est parfois nécessaire afin d’éviter un appui direct qui casserait le matériau.
Le crochet doit être validé par la tuile réellement présente sur le toit, pas seulement par son appellation commerciale. Deux tuiles portant le même nom chez des fabricants différents peuvent avoir un profil légèrement distinct. Avant toute commande, mesurez le galbe, l’épaisseur et le pas de recouvrement, puis comparez avec la fiche technique du kit.
La pente du toit, un paramètre souvent négligé
La pente minimale varie selon le type de tuile, la zone climatique et l’exposition du bâtiment. Un kit adapté à une toiture de 30° ne conviendra pas forcément à une pente de 15°, car les règles d’étanchéité changent. Si votre pente se situe en dessous des seuils recommandés pour votre tuile, un écran de sous-toiture renforcé ou un système de surimposition spécifique peut être exigé.
Composition d’un kit de fixation pour toiture en tuile
Un kit complet ne se résume pas à quelques crochets dans un carton. Chaque composant joue un rôle précis, et l’absence d’un seul élément peut compromettre la tenue de l’ensemble.

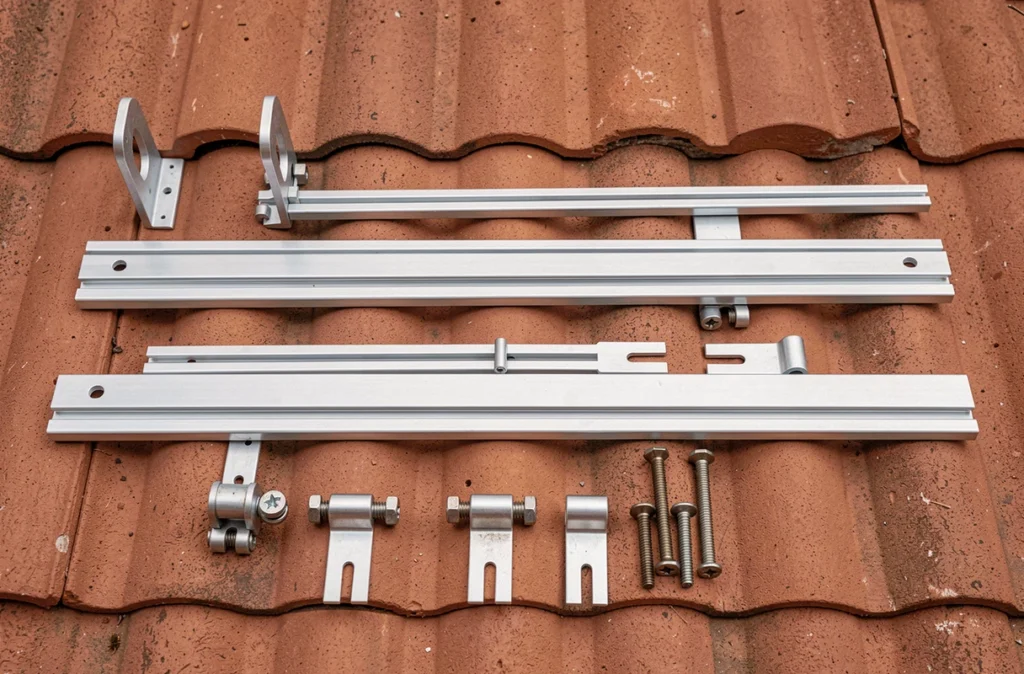

Voici ce que contient un kit de fixation standard pour panneau solaire sur tuile :

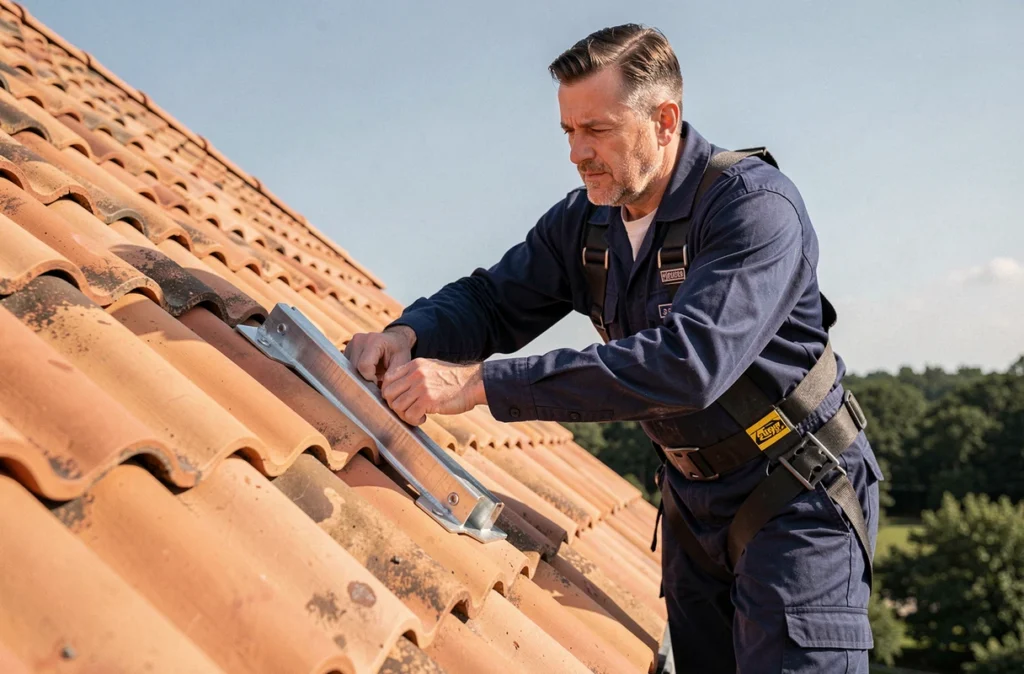

- Les crochets de toit (aussi appelés pattes de fixation) : ils traversent la couverture pour se fixer sur les liteaux ou les chevrons de la charpente. Leur forme varie selon le profil de tuile.
- Les rails de montage en aluminium : ils relient les crochets entre eux et forment le cadre sur lequel reposent les panneaux. Leur longueur doit correspondre à la disposition choisie (portrait ou paysage).
- Les brides de serrage (ou clamps) : elles maintiennent le cadre du panneau sur les rails. On distingue les brides intermédiaires (entre deux panneaux) et les brides de fin de rangée.
- La visserie inox et les joints d’étanchéité EPDM : ils assurent la fixation et empêchent l’eau de s’infiltrer aux points de percement.
- Les câbles ou tresses de mise à la terre : la continuité électrique entre les panneaux, les rails et la structure est obligatoire pour la sécurité de l’installation.
Un kit incomplet oblige à acheter des pièces séparées, parfois incompatibles. Vérifiez systématiquement la liste de colisage avant de valider votre commande.
Dimensionnement du kit : charges de vent et capacité de la charpente
Pourquoi deux maisons voisines avec le même toit en tuile peuvent-elles nécessiter un nombre de crochets différent ? Parce que le dimensionnement ne dépend pas uniquement du nombre de panneaux.
La zone de vent et l’exposition du bâtiment
La résistance au vent d’un kit de fixation se calcule en tenant compte de la zone géographique (les zones de vent vont de 1 à 4 en France métropolitaine), de la hauteur du bâtiment et de sa situation (terrain dégagé, zone urbaine, bord de mer). Les normes de référence sont les parties pertinentes de l’Eurocode 1, notamment NF EN 1991-1-4 pour le vent et NF EN 1991-1-3 pour la neige.
La documentation d’un kit sérieux indique ses charges admissibles en pascals et ses règles d’implantation (distance minimale aux rives, aux faîtages, espacement maximal entre crochets). Un kit qui se contente d’annoncer une charge « par panneau » sans préciser les conditions ne fournit pas assez d’information pour un dimensionnement fiable.
L’état de la charpente, le vrai point de décision en rénovation

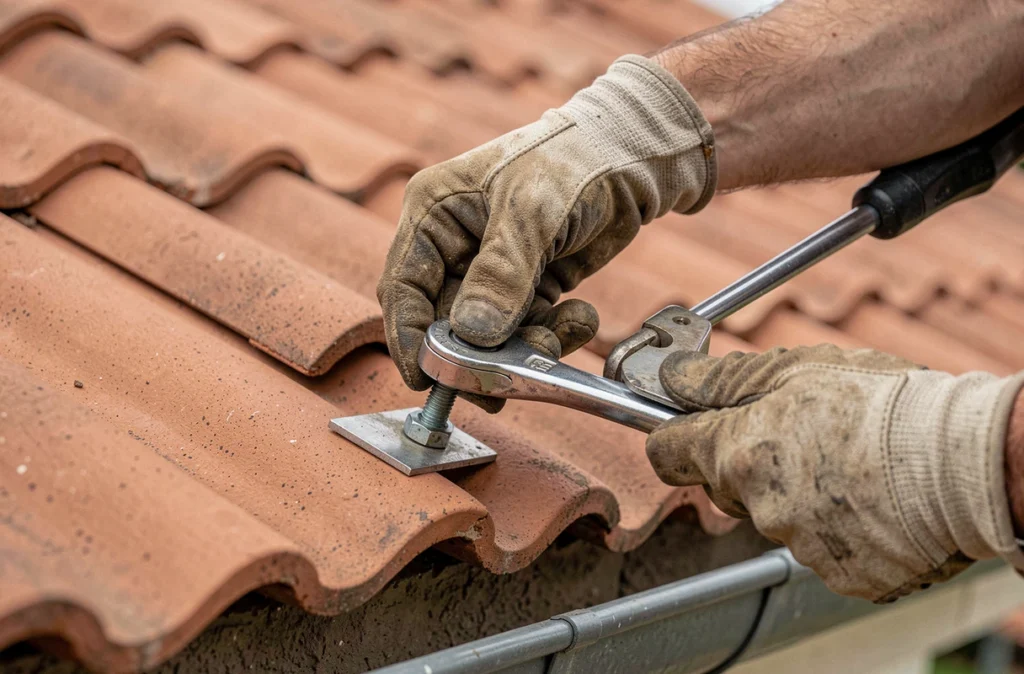

Les crochets reprennent les efforts dans les liteaux ou directement dans les chevrons. Sur une charpente ancienne, les liteaux peuvent être sous-dimensionnés ou fragilisés par l’humidité. La charpente constitue souvent le véritable facteur limitant, surtout sur les maisons construites avant les années 1980.
Un professionnel vérifie la section des bois, leur entraxe et leur état sanitaire avant de choisir le type de fixation. Si les liteaux ne suffisent pas, le crochet doit descendre jusqu’au chevron, ce qui modifie le modèle de crochet et parfois le prix du kit.
Surimposition ou intégration au bâti : critères de choix pour un toit en tuile
Vous avez peut-être croisé ces deux termes sans comprendre la différence concrète. Voici ce qu’ils impliquent pour votre toiture.

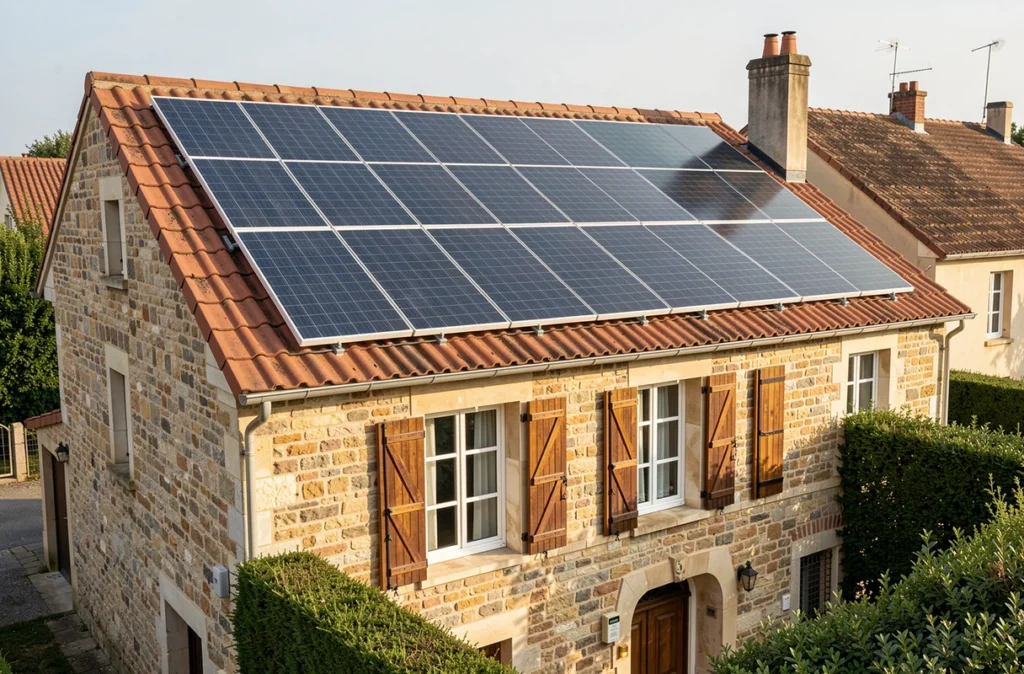

La surimposition consiste à poser les panneaux au-dessus des tuiles existantes, sur des rails surélevés par les crochets. Les tuiles restent en place sous les panneaux. Cette méthode préserve l’étanchéité d’origine et facilite la ventilation sous les modules, ce qui améliore leur rendement par temps chaud.
L’intégration au bâti (IAB) remplace les tuiles par les panneaux, qui deviennent eux-mêmes la couverture. Cette technique nécessite un kit différent, avec un système d’étanchéité périphérique (bac acier, abergements latéraux, bavettes). Elle est plus complexe à mettre en œuvre et crée un risque d’infiltration plus élevé si la pose n’est pas parfaite.
Pour une toiture en tuile existante, la surimposition est aujourd’hui la solution la plus courante. Elle est plus rapide à installer, moins coûteuse et ne modifie pas la couverture. L’intégration au bâti reste pertinente dans certains cas (contraintes esthétiques imposées par les architectes des bâtiments de France, construction neuve).
Fourchettes de prix et délais pour un kit de fixation tuile
Le prix d’un kit de fixation varie selon le nombre de panneaux, le type de crochet et la marque du système. Pour un kit en surimposition destiné à une installation résidentielle classique, comptez généralement quelques dizaines d’euros par panneau pour les composants de fixation seuls (crochets, rails, brides, visserie).
Les kits pour intégration au bâti coûtent sensiblement plus cher en raison des pièces d’étanchéité supplémentaires.
Côté délais, la plupart des kits standards sont disponibles sous une à deux semaines. Les configurations spécifiques (tuiles rares, grands formats de panneaux, zones de vent élevé nécessitant un dimensionnement renforcé) peuvent allonger le délai à plusieurs semaines.
Ce qui fait grimper la facture
- Un crochet spécial pour tuile canal ou tuile à fort galbe, moins produit en série que le crochet pour tuile mécanique.
- Le renforcement de la charpente si les bois existants ne supportent pas les charges : ajout de liteaux, doublage de chevrons.
- Les accessoires d’étanchéité complémentaires en zone très exposée (bavettes supplémentaires, écrans sous-toiture).
Pièges courants lors de l’achat d’un kit fixation panneau solaire tuile
Le premier piège concerne la compatibilité. Un kit vendu comme « universel tuile » ne l’est presque jamais. Chaque profil de tuile demande un réglage ou un modèle de crochet précis. Acheter sans avoir identifié exactement votre tuile, c’est s’exposer à un retour ou à une adaptation hasardeuse sur le chantier.
Le deuxième piège porte sur le nombre de crochets. Certains kits incluent un nombre minimal de fixations, suffisant en zone de vent faible sur un toit bien abrité. En zone exposée, il faut ajouter des crochets supplémentaires, ce qui n’est pas toujours signalé dans la fiche produit. Ne déduisez jamais la résistance au vent du simple nombre de crochets fournis : exigez les charges admissibles documentées.
Le troisième piège concerne la mise à la terre. Un kit sans câble de mise à la terre ou sans pièce de continuité électrique entre les rails n’est pas conforme. Cette protection est obligatoire pour la sécurité des personnes et la validité de l’installation auprès de votre assureur.
Faire poser un kit de fixation par un installateur qualifié reste la meilleure garantie d’une installation conforme et durable. Si vous souhaitez obtenir un chiffrage adapté à votre toiture, le formulaire ci-dessous vous permet de recevoir un devis gratuit et d’être rappelé par un professionnel.
