Dans une usine, un data center ou un atelier agroalimentaire, des machines tournent en continu et produisent de la chaleur. Cette chaleur, si elle n’est pas évacuée, dégrade les équipements et fait grimper la facture énergétique. C’est là qu’intervient l’échangeur thermique air fluide : il transfère les calories d’un liquide de process vers l’air extérieur, ou l’inverse, sans que les deux milieux ne se mélangent.
Chaleur fatale en installation pro : un gisement souvent ignoré
Vous avez déjà remarqué l’air chaud qui sort d’un local technique ou d’une salle de compresseurs ? Cette énergie rejetée porte un nom : la chaleur fatale. Elle représente, selon les estimations de l’ADEME, plusieurs dizaines de TWh par an en France, un potentiel encore largement sous-exploité.
Récupérer cette chaleur ne se résume pas à poser un échangeur. Il faut d’abord vérifier qu’un besoin existe au bon moment et à une température compatible. Un four qui rejette de la chaleur la nuit n’a aucun intérêt si le bâtiment voisin n’a besoin de chauffage que le matin. L’analyse croisée source chaude et besoin réel conditionne tout le projet.

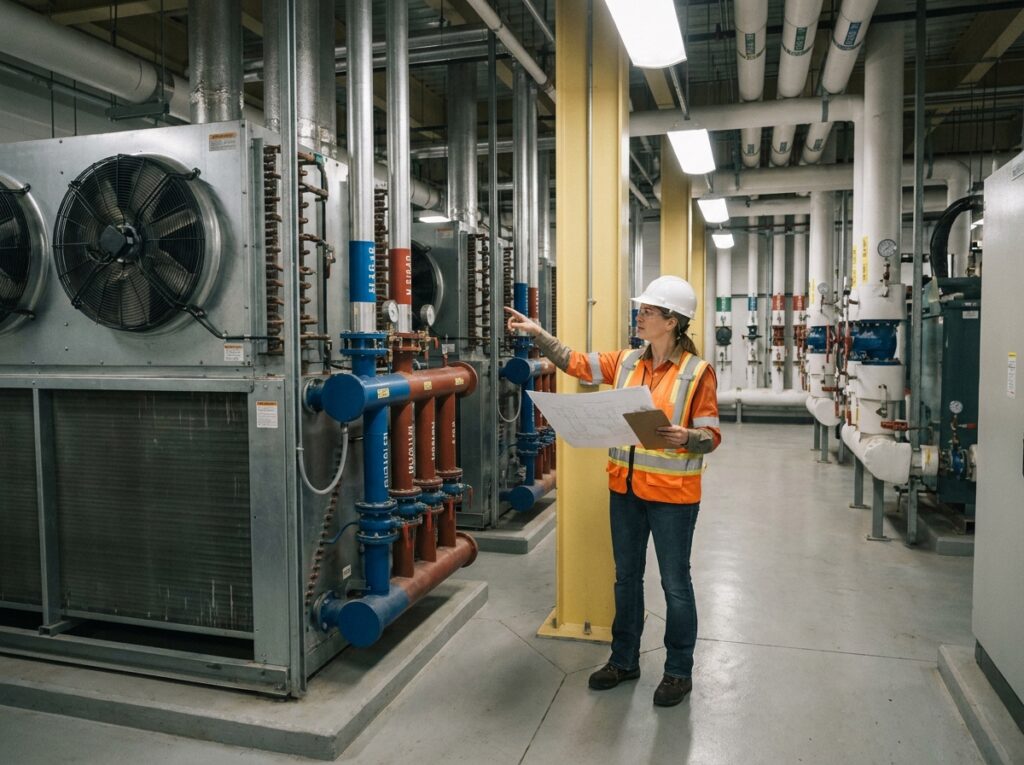

Quand les conditions sont réunies, un échangeur thermique air/fluides utilisé pour refroidir un circuit de process permet de dissiper la chaleur excédentaire vers l’air ambiant. Dans d’autres cas, le même type d’appareil capte les calories rejetées pour préchauffer une boucle d’eau chaude sanitaire ou un circuit de chauffage de locaux.
Échangeur air fluide en contexte industriel : comment fonctionne le transfert
Le principe est simple. Un fluide caloporteur (eau glycolée, huile thermique ou autre liquide de process) circule dans un réseau de tubes. De l’air, poussé par des ventilateurs, passe autour de ces tubes. La paroi métallique qui sépare les deux milieux conduit la chaleur du fluide chaud vers le fluide froid.
Les deux fluides ne se mélangent jamais. C’est ce qui distingue un échangeur d’un système de mélange direct. La paroi, souvent en cuivre, en aluminium ou en acier inoxydable, est choisie pour sa conductivité thermique et sa résistance à la corrosion.
Surface d’échange et ailettes

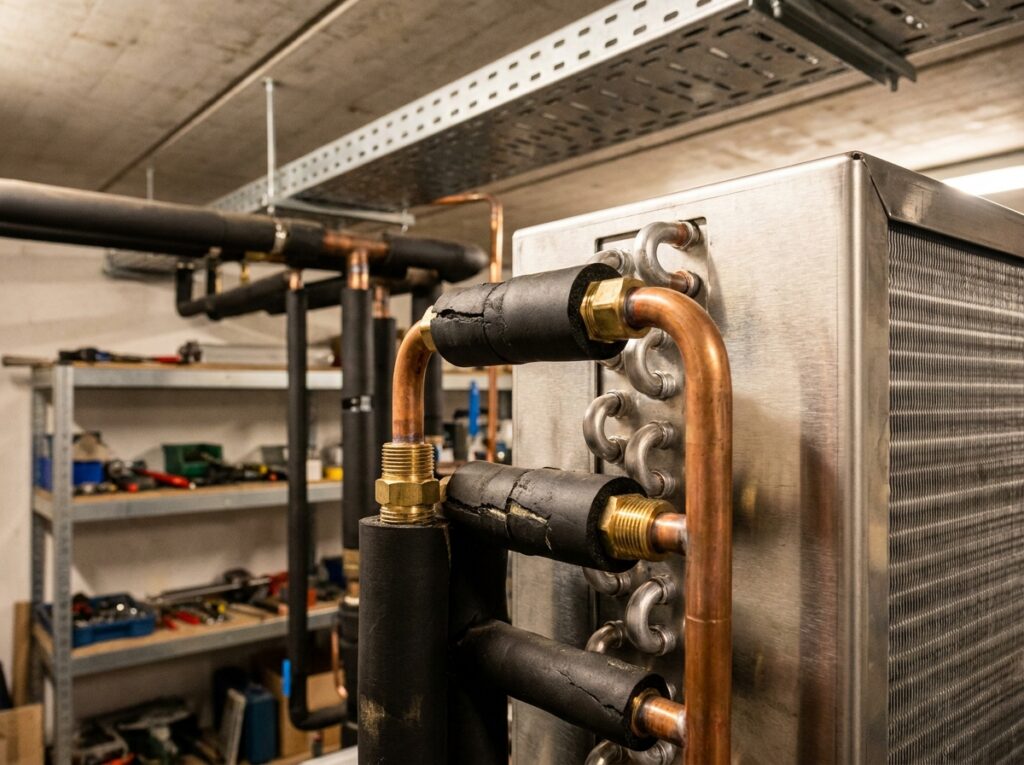

Pour améliorer le transfert, les tubes sont équipés d’ailettes qui augmentent la surface de contact avec l’air. Plus la surface d’échange est grande, plus le transfert de calories est rapide à faible écart de température. C’est ce qui rend les aéroréfrigérants (ou dry coolers) efficaces même quand la différence entre la température du fluide et celle de l’air extérieur reste modérée.
Un bon dimensionnement évite le surdimensionnement coûteux comme le sous-dimensionnement risqué. Le débit d’air, le débit du fluide, la température d’entrée et de sortie souhaitée : chaque paramètre influence la taille et le coût de l’appareil.
Applications concrètes en installation professionnelle
Les usages varient fortement d’un secteur à l’autre. Voici les situations où l’échangeur air fluide apporte un bénéfice mesurable :
- Refroidissement de circuits hydrauliques sur des presses, des machines-outils ou des groupes de production d’air comprimé, pour maintenir une température de fonctionnement stable et prolonger la durée de vie des équipements.
- Dissipation thermique dans les data centers, où les baies de serveurs génèrent une chaleur continue qu’il faut évacuer sans recourir systématiquement à une climatisation énergivore.
- Préchauffage d’air neuf dans les bâtiments tertiaires ou industriels, en récupérant les calories de l’air extrait pour réduire la consommation de chauffage.
- Refroidissement de process agroalimentaires (pasteurisation, fermentation), où la maîtrise de la température garantit la conformité sanitaire du produit.
Dans chacun de ces cas, l’échangeur remplace ou complète une tour de refroidissement humide, avec l’avantage de ne pas consommer d’eau et de limiter les risques liés aux légionelles.
Récupération de chaleur sur site : la rentabilité dépend du contexte
L’ADEME souligne qu’une part significative de la chaleur fatale industrielle peut être réutilisée directement sur le site de production. L’idée : avant de convertir la chaleur en électricité ou de la vendre à un réseau de chaleur, chercher d’abord un usage interne.
Un compresseur d’air qui rejette de la chaleur en continu peut alimenter, via un échangeur, le circuit d’eau chaude sanitaire du site. La récupération directe sur site offre le meilleur retour sur investissement. Le coût se limite à l’échangeur, à la tuyauterie et à la régulation, sans infrastructure lourde.
Quand la récupération n’est pas pertinente
La chaleur rejetée n’est pas automatiquement valorisable. Si la température est trop basse ou si le besoin n’est pas synchronisé avec la production, le projet perd sa rentabilité. Un arrêt saisonnier de l’usine, par exemple, supprime la source de calories pendant plusieurs semaines.
Avant tout investissement, il faut cartographier les flux thermiques du site : quelles machines rejettent de la chaleur, à quelle température, pendant combien d’heures par jour, et quel poste de consommation pourrait absorber ces calories.
Critères de choix d’un échangeur thermique air fluide pour une installation pro
Le choix ne se limite pas à la puissance nominale. Plusieurs paramètres techniques orientent la décision :
- La nature du fluide caloporteur (eau, eau glycolée, huile) détermine les matériaux compatibles et la pression de service.
- La température ambiante maximale du site influence le rendement : un dry cooler installé en plein soleil dans le sud de la France ne fonctionnera pas comme en Bretagne.
- Le niveau sonore des ventilateurs compte, surtout en zone urbaine ou à proximité de bureaux.
- L’encrassement prévisible (poussières, fibres, pollen) impose un choix d’ailettes adaptées et un plan de maintenance réaliste.

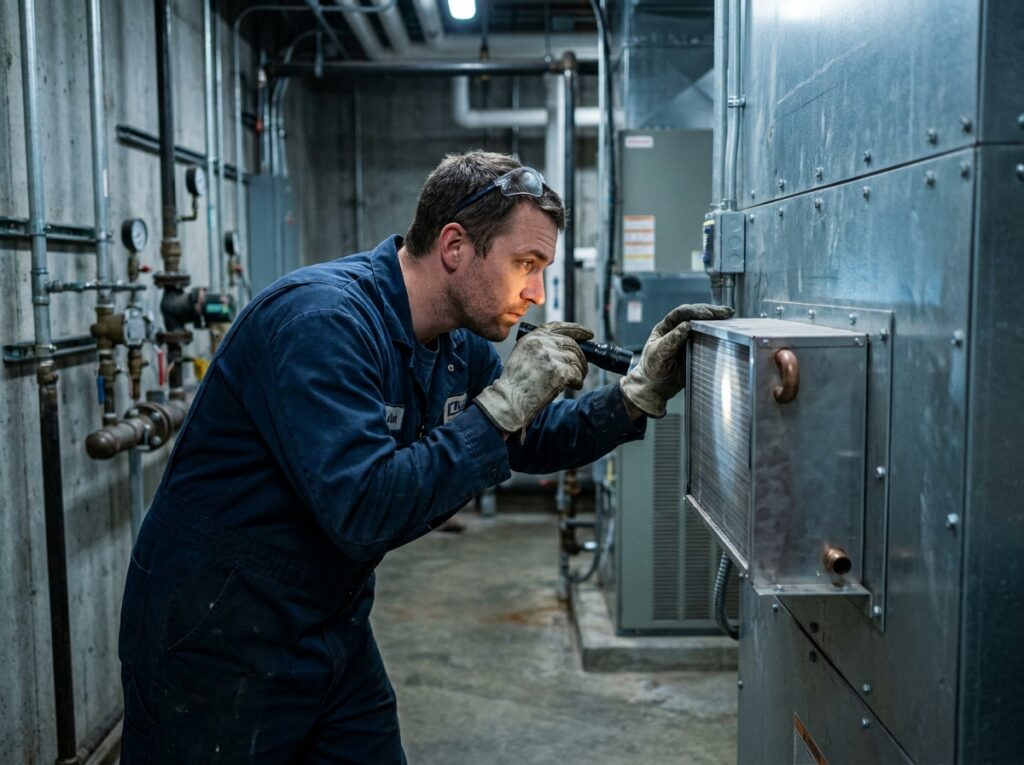

Un échangeur mal entretenu perd rapidement en efficacité thermique. L’encrassement des ailettes réduit la surface d’échange effective et force les ventilateurs à tourner plus vite, ce qui augmente la consommation électrique.
Le décret tertiaire et les obligations BACS poussent de plus en plus de gestionnaires de bâtiments professionnels à optimiser leurs systèmes de régulation thermique. L’échangeur air fluide s’inscrit dans cette logique : il permet de réduire la consommation énergétique sans modifier le process de production.
La question à se poser n’est donc pas seulement « quel modèle choisir », mais « quelle chaleur mon site rejette-t-il, et où pourrait-elle servir ». La réponse oriente le dimensionnement, le positionnement et la rentabilité de l’équipement.
