Le tableau électrique s’avère incontournable lors de l’installation électrique au cœur d’une habitation particulière, un bâtiment professionnel ou un espace public. Il s’agit d’un équipement qui garantit à la fois le contrôle et la protection des circuits électriques. Découvrez quelques points importants concernant son installation.
Choisir son emplacement
Alors que vous venez d’acquérir un tableau électrique flambant neuf, réaliser soi-même son installation n’est pas aussi difficile.
Pour commencer, pensez à un lieu sécurisé. Vous avez intérêt à réserver un espace non accessible par les enfants et les visiteurs. Pour les grandes entreprises, les dispositifs de contrôle électrique sont installés au sein d’un local technique.
En respectant la norme NF C 15-100, le tableau électrique devrait être placé sur une gaine technique du logement, connue sous l’acronyme GTL. Ce dernier accueille à la fois le disjoncteur d’abonné, le tableau électrique et le coffret de communication. Pour un maximum de sécurité, sa hauteur devrait afficher entre 0,50 m et 1,80 m, en laissant des emplacements libres de 20%. La platine qui abrite le disjoncteur général d’abonné devrait être positionnée en hauteur, en dessus des manettes des interrupteurs du tableau électrique. Quant au coffret de communication, il est posé sur la partie inférieure du GTL.
Prévoir les éléments du tableau électrique
Programmez l’installation du tableau électrique uniquement lorsque vous garantissez la présence de tous les appareillages modulaires et autres outils nécessaires.
Toujours suivant la norme NF C 15-100, il faut prévoir deux protections obligatoires :
- Des interrupteurs différentiels : Trouvez deux modèles de 30 mA au maximum, dont l’un doit être de type A et l’autre de type AC.
- Des disjoncteurs divisionnaires : Pour faciliter le contrôle de l’alimentation, il convient de consacrer un disjoncteur spécifique pour chaque type de circuit, à ne citer que celui pour les prises, pour les luminaires, pour les volets roulants et pour les chauffages. Par exemple, si vous n’avez pas de cache-prises, vous pouvez couper l’alimentation des prises pour la sécurité de vos enfants.
Selon vos attentes particulières, des dispositifs facultatifs restent disponibles sur le marché. Vous pouvez installer un parafoudre pour éliminer les risques d’explosions de vos installations électriques en cas de foudre. D’autres éléments pratiques pourraient également vous intéresser : transformateur, télérupteur, horloge programmable, etc. Demandez l’avis d’un électricien pour établir la liste des équipements utiles pour votre tableau électrique.

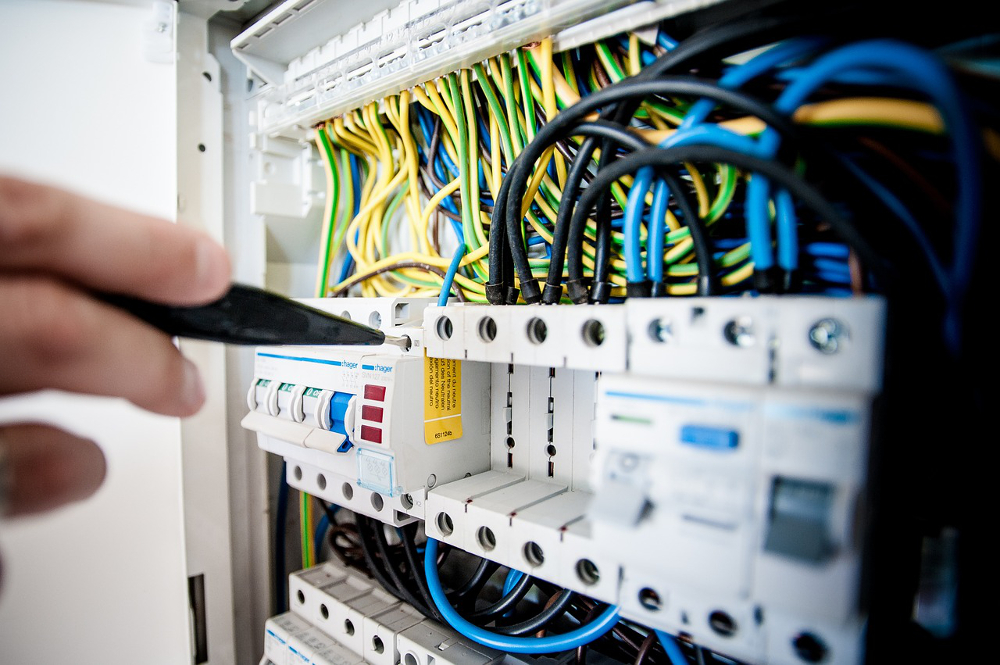

Monter le tableau électrique
Avant de démarrer le branchement, coupez l’alimentation électrique. Contrôlez le disjoncteur général pour cette option. Évitez de réactiver le courant qu’à la fin de l’intervention.
Par la suite, connectez les fils respectifs de chaque appareillage du tableau électrique. Vous aurez ensuite à brancher les peignes d’alimentation horizontaux et verticaux. Il est recommandé d’utiliser un pictogramme pour l’identification des circuits au-dessus de chaque disjoncteur divisionnaire.
Faire appel à un professionnel de l’électricité serait une bonne alternative si vous craignez de commettre des erreurs, notamment sur les différents branchements. En seulement quelques clics, trouvez en ligne des experts qui proposent une intervention à domicile. Demandez un devis sur mesure en fonction du nombre de circuits à raccorder.
Compléments techniques et suivi périodique
Au-delà de l’installation de base, il est recommandé d’établir un schéma unifilaire, mise à la terre, liaison équipotentielle clair et à jour avant tout câblage. Ce document simplifie le repérage des borniers, l’entrée des câbles et le choix du calibre des protections en fonction de la section des conducteurs. Pensez également à vérifier l’indice de protection (IP) du coffret et à prévoir une ventilation adaptée si le tableau est chargé d’appareils générant de la chaleur. L’implantation des borniers d’arrivée et de distribution, la présence d’une réserve pour appareils modulaires futurs et la gestion de la sélectivité entre disjoncteurs améliorent la résilience du réseau électrique et facilitent les interventions ultérieures.
Enfin, mettez en place un plan de maintenance préventive : relevés périodiques de la résistance de terre, mesures d’isolement et contrôles de continuité des liaisons équipotentielles, ainsi qu’un journal d’intervention pour tracer les modifications ou extensions. Ces vérifications, réalisées selon une périodicité adaptée ou après tout incident, permettent de détecter le vieillissement des connexions, l’échauffement des points de serrage et l’éventuelle perte de sélectivité entre protections. Pour compléter vos connaissances pratiques et trouver des ressources utiles pour la documentation et l’entretien, consultez le lien vers le site Ma Maison De Campagne, qui propose des guides et des fiches techniques sur la maintenance et la conformité des installations.
Optimiser l’évolutivité et la supervision du tableau
Lors de la conception finale du tableau, anticipez l’évolutivité en réservant des emplacements supplémentaires sur rail DIN pour des modules futurs et en prévoyant des compartiments dédiés pour l’intégration d’automates ou de relais de commande. Penser à l’ergonomie facilite les interventions : accès dégagé, étiquetage clair et rails modulaires permettent d’ajouter sans perturber l’installation existante. Prévoyez également des zones pour le câblage numérique et des passages réservés pour les sondes ou les capteurs de courant afin de mesurer la consommation et d’effectuer des diagnostics locaux. L’utilisation de tableaux pré-équipés pour la mise en place de kits d’extension simplifie la mise à niveau et limite le temps d’arrêt lors des opérations d’extension.
Au-delà de la structure physique, misez sur la surveillance à distance et la gestion d’énergie pour optimiser la performance du réseau domestique ou professionnel. L’ajout d’un analyseur de réseau ou d’un compteur déporté permet d’obtenir la courbe de charge, d’identifier les pics de consommation et d’implémenter des stratégies de délestage ou de charge intelligente. Des variateurs, des relais de commande et des systèmes de compensation réactive améliorent le facteur de puissance (cos phi) et réduisent les pertes. Reliez ces éléments à un système de supervision via des protocoles de communication normalisés et un bus de terrain pour centraliser les alarmes, l’historique des relevés et les actions automatisées.
Aspects pratiques complémentaires pour la fiabilité et la traçabilité
En complément des éléments précédemment décrits, pensez à optimiser l’implantation interne en soignant les chemins de câble, gaines ICTA, sertissage fiable et la séparation physique des circuits faibles et forts. Un câblage structuré avec des passe-câbles dédiés réduit les risques d’interférences et facilite l’identification lors d’une extension. Intégrez des borniers de connexion accessibles, des repères de couleur pour les conducteurs et des dispositifs de serrage contrôlé afin de limiter l’échauffement local et les micro-points chauds. L’ajout de capteurs thermiques ou de points de mesure ponctuels au niveau des borniers permet de détecter précocement une anomalie de contact ou une surcharge, tandis que des filtres d’harmoniques ou des solutions d’atténuation protègent l’installation des effets néfastes liés aux charges électroniques et aux distortions de réseau.
Enfin, prévoyez des moyens de traçabilité modernes : un dossier numérique embarqué (référencé par QR code collé à l’intérieur du coffret) facilite l’accès aux plans, aux calibres et aux notices lors des interventions. Formalisez une procédure de mise en service incluant des essais de continuité et des contrôles thermographiques avant la première exploitation, puis conservez un registre électronique des actions et des mesures pour améliorer la remise en conformité après tout incident.
Vérifications de mise en service et consignation
Avant toute mise en service définitive, réalisez des essais ciblés complémentaires pour confirmer la conformité opérationnelle du tableau : un test de boucle pour mesurer l’impédance de boucle, temps de coupure et consignation fournit des informations essentielles sur la capacité des protections à interrompre un défaut dans les délais prescrits. Contrôlez également les courbes de déclenchement des protections (courbes B, C, D) afin d’assurer une coordination correcte entre disjoncteurs et fusibles et d’éviter les déclenchements intempestifs. Inspectez les barres omnibus et les borniers sous charge, effectuez un contrôle de la continuité des conducteurs pénalisés (phase, neutre, PEN si présent) et réalisez un essai d’alimentation de secours pour valider les dispositifs de basculement. Ces vérifications préventives limitent les risques de non-sélectivité et garantissent la pérennité des protections face aux surintensités et aux défauts d’isolement.
En parallèle, formalisez une procédure de consignation claire avant toute intervention : verrouillage des dispositifs, identification de la zone hors tension, et enregistrement des opérations permettent de sécuriser les interventions et d’assurer la traçabilité. Pensez à documenter les scénarios de redondance d’alimentation, les schémas de by-pass et les emplacements des dispositifs de coupure rapide pour faciliter les secours en cas d’incident. L’intégration de ces éléments au dossier d’installation et aux cessions de formation pour le personnel de maintenance augmente la résilience du système.
